トグフェンダー 紹介
トグ・フェンダーは,他のフェンダータイプよりも極端な条件で動作しなければならない.トグには,特定の用途に対応する多くのフェンダータイプが装備される.
設計者は,フェンダーを選択する際には,接触負荷,押す角度,摩擦等を考慮する必要があります.

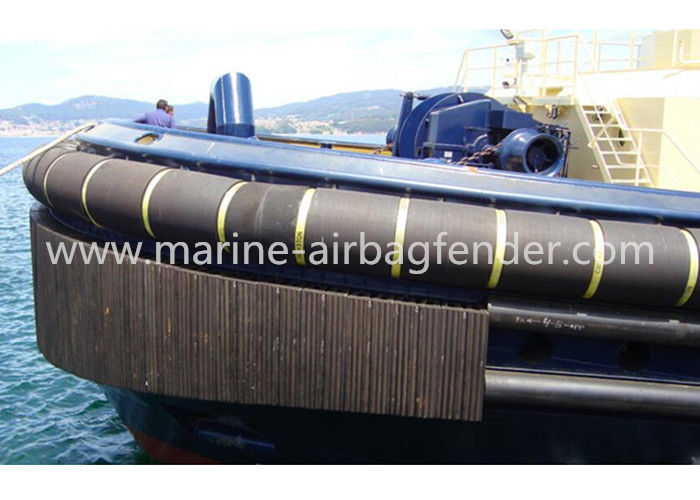

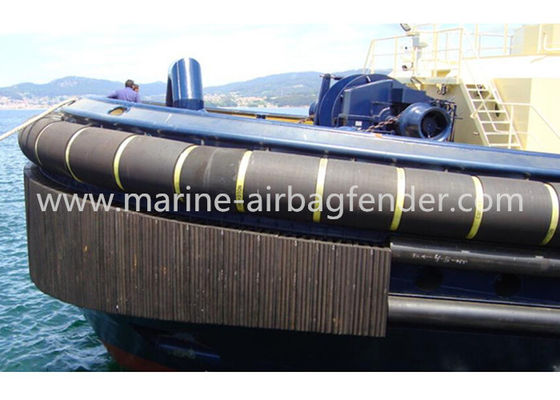

A について円筒状のフェンダー:リグ船の船頭/船尾に設置され,通常,開かれた海での膨張した船体に対する押し付けに使用されます.
B について押すフェンダー:キーホール,スクエア,WおよびMフェンダーは,低体格圧のために大きな接触面を提供します.彼らの溝状の表面は例外的なグリップを提供します.
C についてサイドベルト:D,スクエア・コンポジット・フェンダーは,護衛任務や横行中に船舶を保護するために,しばしばサイドベルトとして使用されます.
D についてトラックの後ろ:通常は円筒式または他のタイプのメーターを使用します.
| FD |
Φd |
アマックス |
Bmax |
C について |
ΦG |
ΦJ |
体重 |
| 250 |
125 |
200 |
570 |
500 |
190 |
75 |
48 |
| 300 |
150 |
225 |
600 |
700 |
225 |
75 |
58 |
| 350 |
175 |
250 |
650 |
800 |
250 |
85 |
94 |
| 400 |
200 |
300 |
670 |
800 |
300 |
100 |
123 |
| 450 |
225 |
300 |
700 |
850 |
350 |
100 |
155 |
| 500 |
250 |
300 |
730 |
900 |
375 |
100 |
191 |
| 600 |
300 |
350 |
800 |
900 |
450 |
125 |
276 |
| 800 |
400 |
350 |
930 |
1000 |
600 |
125 |
490 |
| 900 |
450 |
350 |
1000 |
1100 |
675 |
150 |
620 |
| 1000 |
500 |
350 |
1060 |
1200 |
750 |
150 |
766 |
[単位:mm,kg/m]
|
固定:小型のフェンダー (直径<500mm) は,通常,フェンダーの穴を通る長長鎖で固定されます.
鎖を張るターンブックルで船体に接続します
大型のフェンダーは,しばしばフェンダーの周りに補足の鎖やベルトを使用します.
|
